您的位置: 主頁 > 常見問題 >

旋挖鉆機鋼絲繩出現(xiàn)問題匯總

作者： admin 編輯： admin 來源：admin 發(fā)布日期：2021-05-07 14:59

信息摘要：

旋挖鉆機鋼絲繩在使用過程中出現(xiàn)的問題案例分析：旋挖鉆機鋼絲繩使用過程中經(jīng)常會出現(xiàn)這樣那樣的問題，客戶也會咨詢繩子出現(xiàn)問題的情況下面就旋挖鉆機鋼絲繩使用過程中出現(xiàn)

旋挖鉆機鋼絲繩在使用過程中出現(xiàn)的問題案例分析：
旋挖鉆機鋼絲繩使用過程中經(jīng)常會出現(xiàn)這樣那樣的問題，客戶也會咨詢繩子出現(xiàn)問題的情況下面就旋挖鉆機鋼絲繩使用過程中出現(xiàn)的問題進行一下匯總：
圖1至圖10給出了鋼絲繩出現(xiàn)變形現(xiàn)象的典型圖例。

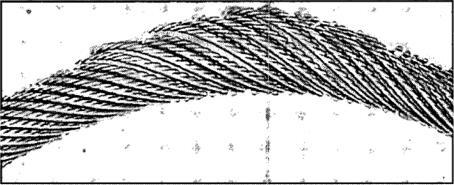

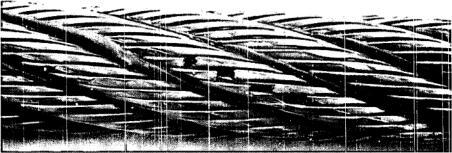

圖1 鋼絲擠出
分析：鋼絲繩鋼絲擠出變形常因受力不均載荷引起。

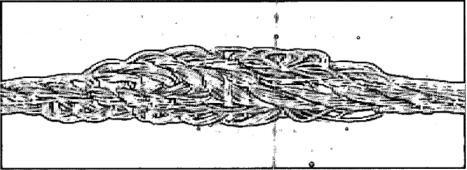

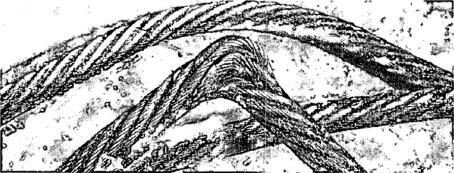

圖2 鋼絲繩籠狀畸變
分析：這種變形出現(xiàn)在具有鋼芯的鋼絲繩上。當外層繩股發(fā)生脫節(jié)或變得比內部繩股長的時候就會發(fā)生這種變形。具體分析請見：鋼絲繩散股和“鳥籠”的形成及預防措施
提示：當鋼絲繩出現(xiàn)籠形畸變時，鋼絲繩就立即報廢。

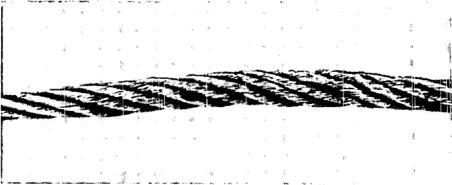

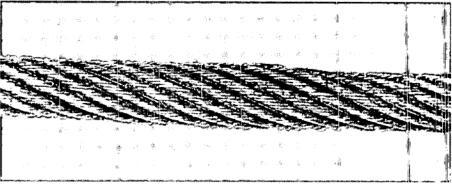

圖3 鋼絲繩彎折

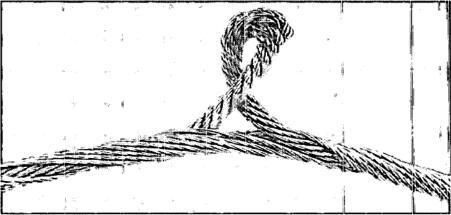

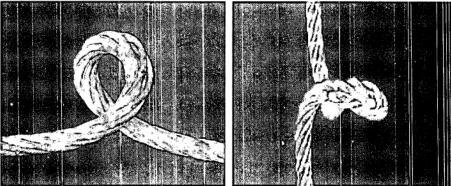

圖4 扭結

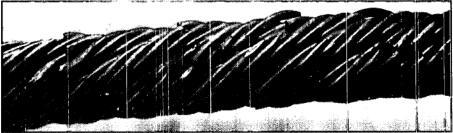

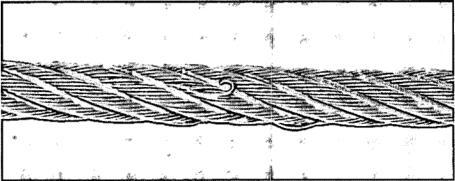

圖5 阻旋轉鋼絲繩內部股繩突出
分析：1. 安裝：沒按規(guī)范放線，額外增加應力，運行后內外層不同步，導致中心股突出。
2. 鋼絲繩使用終端是否固定，使用中如沒固定，加上滑輪溝槽R偏小，鋼絲繩隨著收放，會逐步向鋼絲繩松捻的方向旋轉，旋轉到一定限度，內層股就會應力聚集，導致中心股突出。也就是通常說的滑輪與繩徑不匹配，具體分析請見：
提示：當鋼絲繩出現(xiàn)股繩突出時，鋼絲繩就立即報廢。

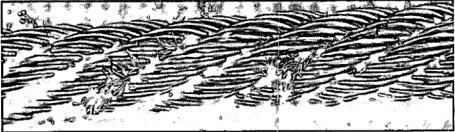

圖6 疲勞斷絲

a.壓實股填塑鋼絲繩疲勞斷絲

b.鋼芯疲勞斷絲

c. 繩芯外露及疲勞斷絲

圖7 壓痕
分析：外層股間相互擠壓，也就是壓潰。鋼絲繩在卷筒上卷亂后容易產(chǎn)生壓潰現(xiàn)象。鋼絲繩在卷筒上卷亂時，相互傾軋，在操作時會發(fā)出“軋吱軋吱”的聲響。由壓潰造成的鋼絲繩損傷會在局部迅速出現(xiàn)斷絲與壓扁的痕跡。

圖8 長度堆積

a. 外層股由于劇烈移動時多余的長度堆積在芯子上。

b. 被扭轉的鋼絲繩堆積在滑輪某一點上，導致鋼芯產(chǎn)生了多余的股長。
分析：1. 安裝：沒按規(guī)范放線，額外增加應力，運行后內外層不同步，導致中心股突出。
2. 鋼絲繩使用終端是否固定，使用中如沒固定，加上滑輪溝槽R偏小，鋼絲繩隨著收放，會逐步向鋼絲繩松捻的方向旋轉，旋轉到一定限度，內層股就會應力聚集，導致中心股突出。也就是通常說的滑輪與繩徑不匹配，具體分析請詳見
提示：當鋼絲繩出現(xiàn)長度堆積時，鋼絲繩就立即報廢。

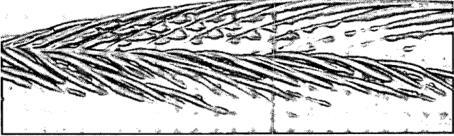

圖9 磨損

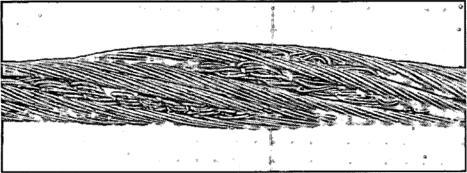

圖10 變形

a. 由于繩芯扭曲變形使局部鋼絲繩直徑增大

b. 鋼絲繩局部壓扁
分析：鋼絲繩局部被壓扁是由于機械事故造成的

鋼絲繩的非正常損壞原因很復雜，有鋼繩自身質量原因也有使用安裝不當原因，但更多是后者。技術人員必須要通過現(xiàn)場檢查設備情況，設備工況，詢問安裝使用情況才能判斷。
類似35XK7結構的非旋轉鋼絲繩，對使用條件相對普通旋轉繩更嚴格，安裝時繩子的應力一定要卸掉，理論上要配合應力釋放器使用；鋼繩的入繩角度要不大于1.5度。
當然，35*K7這種繩屬于多股抗旋轉鋼絲繩，多層股壓實耐磨結構，生產(chǎn)制造難度要大一些，有些廠家的產(chǎn)品質量并不過關很多工序未做但價格低廉，客戶使用后短時間就出現(xiàn)了很多問題。所以建議用戶在選繩的時候選擇一些大的品牌廠家的產(chǎn)品。

本文標簽

本網(wǎng)站內容由昌源鋼繩小編整理、編輯、發(fā)布。如您轉載時，請帶上本文標題與鏈接，昌源鋼繩感謝您的支持，我們會一如既往提供高質量鋼絲繩產(chǎn)品與優(yōu)質的技術指導服務，昌源鋼繩感謝有您相伴！
標題：旋挖鉆機鋼絲繩出現(xiàn)問題匯總鏈接：/changjianwenti/741.html

【相關推薦】
